無線式超音波センサー(OM-AX/BL)とバイブレーター(OM-VCL)セットで死角が消えた！リレー内蔵のLED回転灯受信機(OM-BFL/RL)で障害物検知時には回転灯とブザーの警報と同時に建機を自動停止させる制御へと進化しました。
製品外形図面
建機を自動停止させる為のリレー出力引き出し線を装着
参考ビデオ：それぞれスイッチを入れるとセンサー側でLEDが点滅してペアリングが終了。検知距離ボリウムを右に回し、2.5m上の天井を検知さすとバイブレーターが起動。
無線センサー動画N0.2
VCLバイブレーター以外の回転灯・ブザー受信機・ポケットバイブレーター等々多種の警報機器。現在主流はリレー内蔵で自動停止できるOM-BTT/RLです。
警報受信機OM-BFL/RL(充電池内蔵）は運転席に置きます。受信機にはリレーも内蔵していますので建機を自動停止することも出来ます。

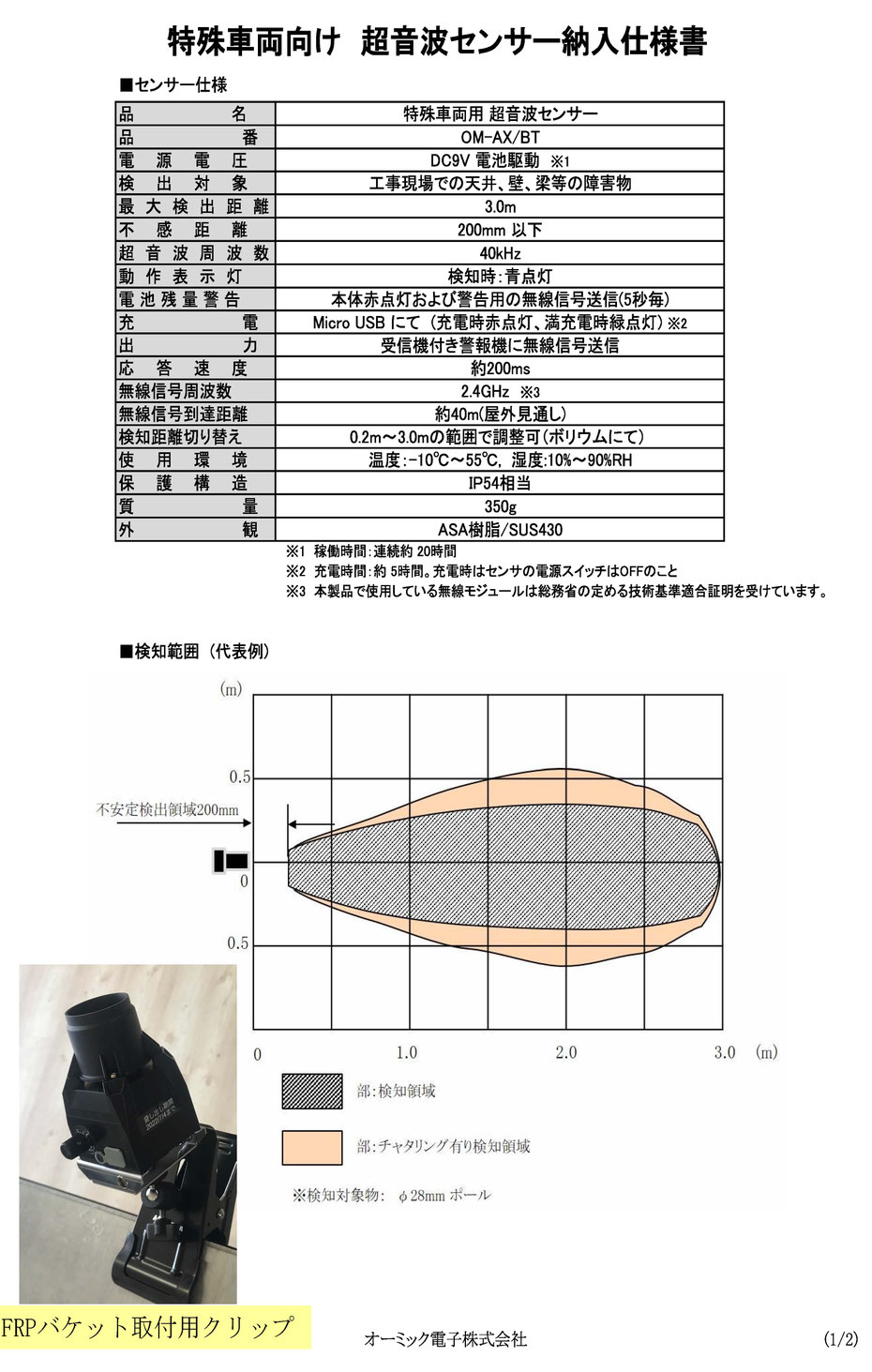

使用事例集と納入仕様書(PDF)
死角なし！！
死角に向けて最大検知距離３mの無線式超音波センサーを取り付け、信号をヘルメットに取付けたバイブレーター(OM-VCL)もしくは胸ポケット等に入れて使うポケットスピーカー(OM-SPV)に障害物接近の危険を確実に知らせます。
例えば写真のようバケットの四隅に取り付けて（バネで挟むかネオジウム磁石で）上方のシーリングや梁を検知するか、横方向に取っつけて壁との接触を避ける、もしくは下方向に向けて下方の地面や車両との接近を避けたりできます。取付は軽量(342g)小型で簡単確実で自由自在です。今まで３５年間にわたる現場での経験をもとに得た知見を共有すべく、取り分け、今回は事故防止の一助となる無線式の障害物センサーとそれを受ける簡易な受信機についての各種紹介・仕様書・見積ほか参考資料につき提供します。一度、下段のContactにてメールをお寄せください。

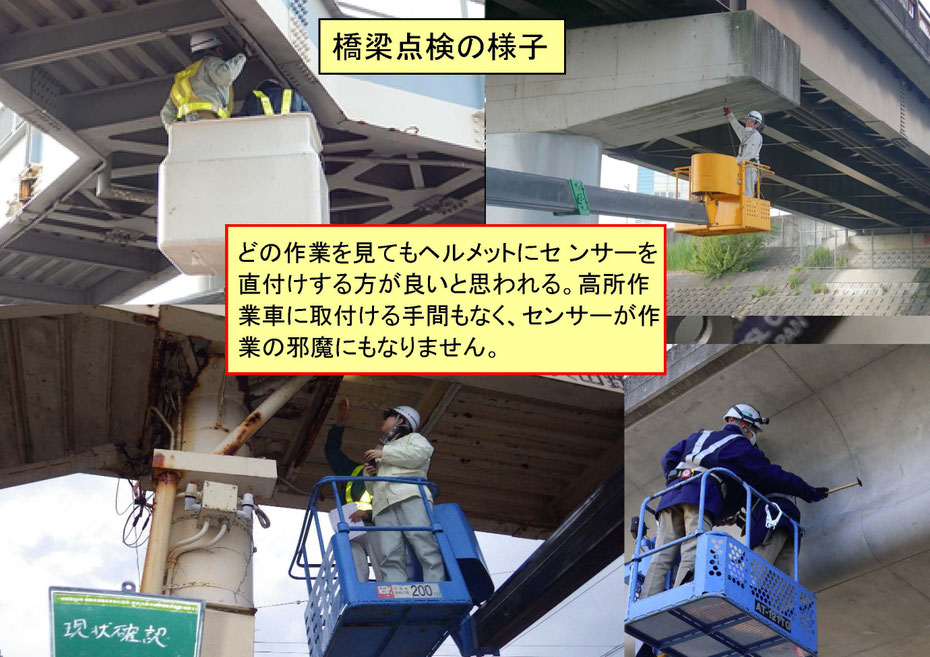

橋梁の定期点検
センサーが障害物を検知時には受信機に内蔵のリレーで橋梁点検車を自動停止できます。
アクセサリー一覧
写真のセンサーは旧型のOM-AX/BTです。無線で同期をとることで６個まで近接で使用可能。
- 橋梁点検作業等死角ポイントが多い場合(上下左右横方向)でも最大６個のセンサーが干渉なく使用できます。
クリップ取り付け
ネオジウム取り付け
ヘルメット受信機
ヘルメット受信機
ポケット受信機
トンネル点検
信号発信機
橋梁点検
無償サンプル貸出キャンペーン(期間限定)
- オーミック電子(株)営業技術担当 神谷康広(kamiya@ohmic-electronics.com)宛てに送付依頼の旨、送信してください。下段の問合せでも構いません。
- 貴社名・ご住所・ご担当部署・お名前・電話番号は必ずご記入ください。
- 具体的ご用途を差支えのない範囲で教えてください。
- ご依頼受領後やり取りの後、なるべく早く(1週間以内)に送付いたします。
- ご試用貸出期間は２週間以内です。
- 返送料金は御社にてご負担ください。
